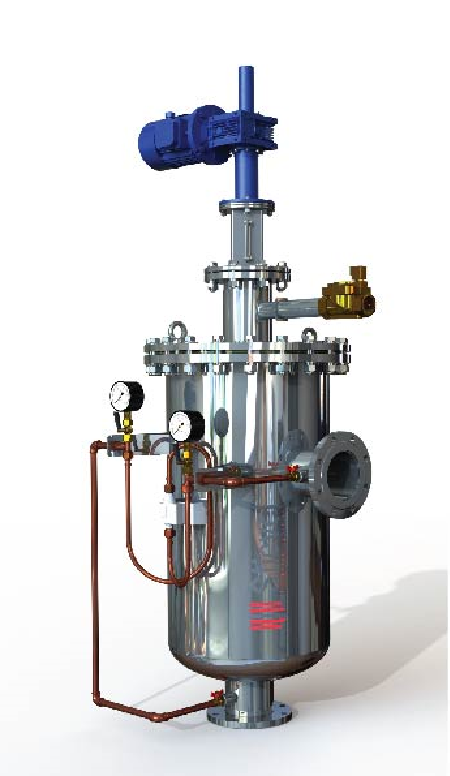

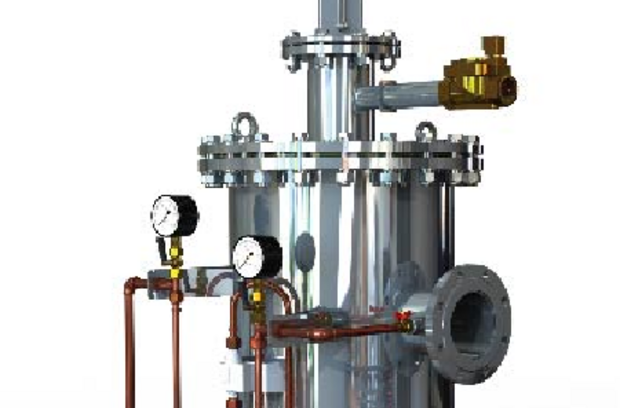

Фильтр автоматический сканирующего типа

Технология механической сетчатой фильтрации воды от механических взвесей – песка, окалины, ржавчины, планктона, ила, донных отложений – заключается в пропускании воды через фильтрующий элемент – сетку с рейтингом фильтрации от 10 мкм до 3000 мкм.

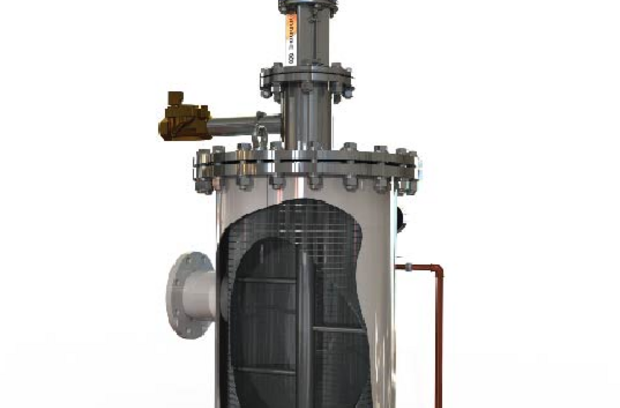

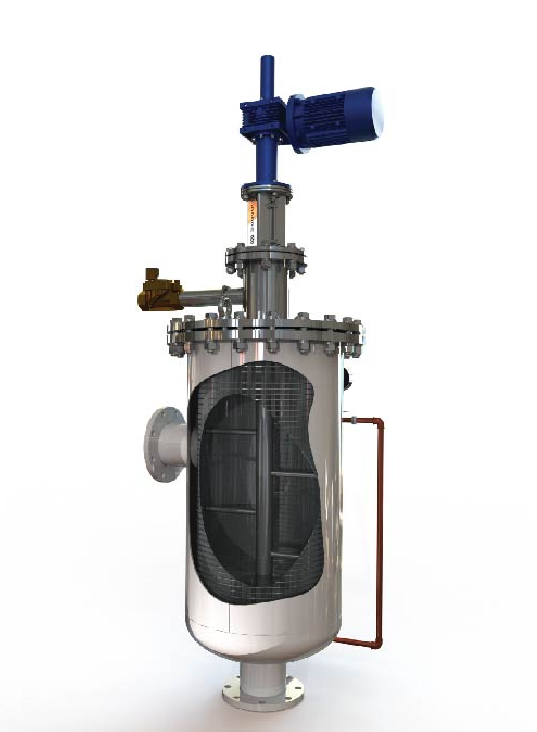

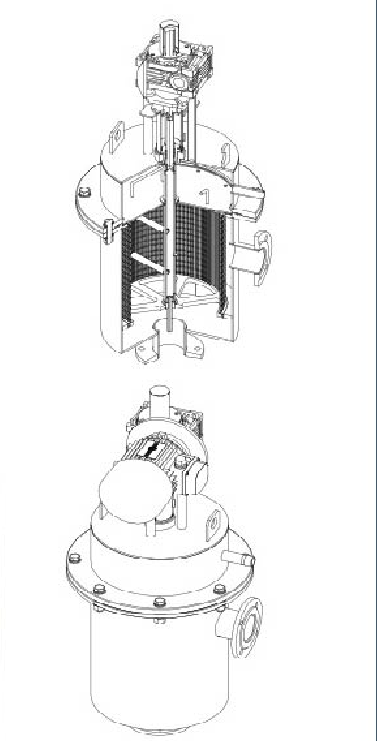

Сканер представляет собой полую трубу с расположенными на ней форсунками. Внутренняя полость трубы сообщается по шламопроводу с атмосферой через сбросной клапан. Сканер осуществляет вращательно-поступательное движение относительно своей оси. Таким образом всасывающие сопла форсунок движутся над поверхностью сетки по спирали, последовательно очищая всю площадь сетки от загрязнений. Вода поступает в сканер и увлекает за собой накопившиеся загрязнения из-за наличия перепада давления между давлением входа и атмосферным давлением в шламопроводе за сбросным клапаном.

Важная особенность технологии - отсутствие механического контакта сопла очищающей форсунки с поверхностью сетки, т.е. отсутствие износа как сетки, так и сканера.
Длительность фазы фильтрации в зависимости от загрязнения исходной воды от 1 до 12 часов. Длительность фазы промывки в пределах 10-60 секунд.





Применение:

  • Очистка воды оборотных циклов металлургических, химических предприятий и предприятий энергетики:
    • Очистка воды оборотных циклов прокатных станов - охлаждение валков, гидросбив окалины.
    • Очистка воды оборотных циклов охлаждения доменных печей.
    • Очистка воды оборотных циклов до и после градиреннями.
    • Очистка воды оборотных циклов перед теплообменниками.
    • Очистка воды оборотных циклов перед котлами и парогенераторами.
    • Очистка сточных вод, ливневых стоков и общих оборотных циклов предприятий.
    • Очистка воды на водозаборах для подпитки оборотных циклов.
  • Горно-рудная промышленность.
  • Ирригация.
  • Целлюлозо-бумажная промышленность.
  • Предварительная очистка воды для коммунальных нужд. Первый этап подготовки питьевой воды из открытых источников и скважин.
  • Защита насосов и другого оборудования.
  • Предварительная очистка воды в пищевой и фармацевтической промышленности.
  • Сельское хозяйство:
    • Очистка воды для капельного полива.
    • Очистка воды для птицефабрик, животноводчества, рыбных хозяйств, предприятий для переработки сельскохозяйственной продукции.

-Модельный ряд до 550 куб.м\час

-Сетка от 50-3 000мкм

-Рабочее давление от 2 до 10 атм

-Цикл очистки не требует остановки всей системы

-Возможность автоматического и ручного запуска промывки

-Реализована возможность включения фильтра в системы мониторинга и АСУ ТП
