Скэллопы

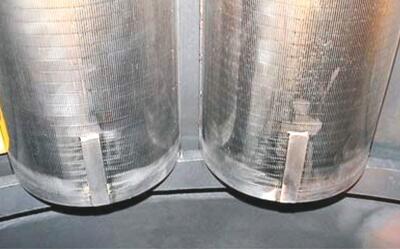

Скэллопы представляют собой высокоточные щелевые экраны, предназначенные для формирования внешнего фильтрующего контура в реакторах с радиальным направлением потока. Данные устройства монтируются на опорные конструкции вдоль внутренней поверхности корпуса аппарата и служат ключевым элементом для удержания катализатора или засыпного слоя, предотвращая его вынос из рабочей зоны.

Основная функция скэллопов заключается в сборе технологического потока от периферии к центру (или наоборот, в зависимости от конфигурации процесса) с минимальным гидравлическим сопротивлением. Благодаря особой геометрии фильтрующих элементов, обеспечивается равномерное распределение среды по всему объему реактора, что критически важно для эффективности процессов платформинга, риформинга и синтеза аммиака.

Скэллопы

Модельный ряд и основные технические характеристики

Основные типы исполнения:

С проволочным экраном треугольного сечения: Классическое решение, обеспечивающее эффект самоочистки щелей и предотвращающее их закупоривание частицами катализатора.
С перфорированным экраном: Применяется в случаях, когда требуется повышенная механическая прочность поверхности контакта с абразивными материалами.

Технические характеристики:

Параметр	Значение / Описание
Материал изготовления	Нержавеющие стали (AISI 304, 316, 316L), дуплексные стали, сплавы на основе никеля (по запросу)
Тип фильтрующего элемента	Клиновидная проволока (треугольное сечение) или перфорированный лист
Ширина щели (зазора)	От 0,3 мм до 3,0 мм (калибруется с высокой точностью под размер гранул катализатора)
Рабочее давление	До 10–15 МПа (в зависимости от толщины стенки и марки стали)
Рабочая температура	До +600°C (зависит от материала и условий эксплуатации)
Направление потока	Из периферии в центр (Radial In) или из центра в периферию (Radial Out)
Способ крепления	Фиксация разжимными кольцами, приварка к опорным балкам
Допуски на изготовление	Строгий контроль прямолинейности, вертикальности и отсутствия кручения секций

Преимущества наших скэллопов:

Максимальная площадь живого сечения: Снижает перепад давления на реакторе, экономя энергию компрессоров.
Устойчивость к закупориванию: Использование проволоки треугольного сечения позволяет частицам проходить через щель, не застревая в ней.
Компенсация теплового расширения: Конструкция предусматривает специальные зазоры между секциями, что исключает деформацию при циклических нагревах и охлаждениях.
Геометрическая стабильность: Жесткий контроль при производстве гарантирует идеальную стыковку секций внутри реактора, исключая образование «мертвых зон»..

Материалы

Для изготовления скэллопов используются исключительно коррозионностойкие и жаропрочные сплавы. Выбор марки стали (чаще всего AISI 316L или более дорогие супердуплексы) обусловлен агрессивностью рабочей среды и высокими температурами процессов. Проволока для экрана подвергается специальной термообработке для повышения износостойкости и сохранения формы профиля при длительных вибрационных нагрузках.

Скэллопы

Подробнее

Особенности оборудования

Принцип работы в сепарационных и реакторных системах

В системах с радиальным потоком скэллопы работают как высокоэффективный фильтр грубой очистки. Поток газа или жидкости проходит через слой катализатора, после чего упирается во внешнюю стенку, образованную скэллопами. Щелевой экран пропускает очищенную среду внутрь центральной трубы, но надежно удерживает твердые частицы катализатора. Особенность конструкции с клиновидной проволокой заключается в том, что щель расширяется в направлении потока, что предотвращает заклинивание частиц и снижает риск роста перепада давления со временем.

Скэллопы формируют внешний щелевой экран в реакторах с радиальным потоком. Скэллопы удерживают засыпной слой, собирают и направляют поток от периферии к центру. Возможно применение для движения потока изнутри наружу, либо снаружи внутрь.

Технология сварки и сборки

Ключевой этап производства — сварка несущего каркаса и крепление фильтрующего экрана. Мы применяем методы аргоно-дуговой сварки (TIG) в среде защитных газов, что обеспечивает формирование чистых, прочных швов без окисления. Особое внимание уделяется качеству приварки проволоки к опорным стержням: каждый контакт проверяется на прочность на отрыв. Несущие элементы (балки или трубы) соединяются с использованием технологий, гарантирующих отсутствие внутренних напряжений, которые могли бы привести к искривлению конструкции при нагреве.

ОСОБЕННОСТИ КОНСТРУКЦИИ

Большая площадь живого сечения, минимальное гидравлическое сопротивление
Наличие необходимых зазоров между скэллопами для компенсации теплового расширения
Применение щелевого экрана предотвращает унос катализатора и при этом исключает закупоривание щелей за счет использования проволоки треугольного сечения
Строгий контроль допусков вертикальности, прямолинейности, кручения скэллопов

НЕОБХОДИМЫЕ ПАРАМЕТРЫ ДЛЯ ПРОЕКТИРОВАНИЯ

Рабочее и расчетное давление и температура
Параметры потоков
Физические характеристики рабочей среды
Перепад давления
Характеристики катализатора и засыпного слоя
Геометрические размеры реактора и верхнего люка

Срок эксплуатации и надежность

Благодаря применению качественных материалов и прецизионной сборке, срок службы скэллопов сопоставим со сроком межремонтного пробега самого реактора (обычно 3–5 лет непрерывной работы). Конструкция рассчитана на многократные циклы загрузки и выгрузки катализатора без потери геометрической формы и целостности фильтрующей поверхности. Регулярный контроль допускает эксплуатацию в условиях высоких давлений и температур без риска разрушения экрана.
