Сепаратор шнековый

Сепаратор используется для глубокого отжима остаточной влажности из подаваемого сырья. Эффективность процесса отжима производиться путем прессования взвешенных частиц, при помощи шнека, что позволяет выдавливать всю свободную жидкость и большинство связанной влаги через щелевое сито с различным щелевым зазором от 0,25 до 1,25 мм, тем самым обезвоживая твердый остаток до 35-40% сухости.

Шнековый пресс сепаратор СШ-7

Шнековый сепаратор промышленный СШ-25

Шнековый сепаратор для разделения навоза СШ-40

Модельный ряд и основные технические характеристики

Линейка шнековых сепараторов СШ построена по модульному принципу: от компактной СШ-7 до высокопроизводительной СШ-40/СШ260. Все модели объединяет единая концепция надёжности — низкая частота вращения шнека (30 об/мин), стандартизированные присоединительные патрубки (Dy 100) и универсальный набор сменных сит с зазором 0,25–1,0 мм. Такой подход позволяет предприятиям масштабировать процессы, последовательно наращивая мощности без изменения принципов эксплуатации и обслуживания оборудования.

При выборе модели ключевыми параметрами становятся требуемая производительность, доступная электрическая мощность и габаритные ограничения площадки. Все сепараторы серии СШ спроектированы с учётом простоты интеграции: одинаковые диаметры подводящих коммуникаций упрощают замену или апгрейд, а вариативность исполнения мотор-редуктора даёт возможность подобрать оптимальное соотношение мощности и энергопотребления. Технические характеристики выверены под реальные условия эксплуатации в России и странах СНГ, что подтверждается многолетним опытом применения оборудования на объектах различного профиля.

Технические характеристики в сравнении	СШ-7	СШ-25	СШ-40/СШ260
Ориентировочная производительность, м³/ч	до 7	до 25	до 40
Мощность, кВт	2,2	5,5 / 7,5	7,5 / 11
Частота вращения мотор-редуктора, об./мин	30
Сменные фильтрующие сита с различным щелевым зазором, мм	0,25 / 0,5 / 0,75 / 1,0	0,25 / 0,5 / 0,75 / 1,0	0,25 / 0,5 / 0,75 / 1,0
Габаритные размеры сита: диаметр / длина, мм	Φ160x420	Φ260x700	Φ260x600, 260x350
Габаритные размеры, ДхШхВ, мм	1400x480x800	2050x600x1025	2630x700x970
Вес, кг	170	450	600
Диаметр подводящего патрубка и количество	Dy 100x1	Dy 100x1	Dy 100x1
Диаметр отводящего патрубка и количество	Dy 100x1	Dy 100x1	Dy 100x2

Шнековый пресс сепаратор СШ-7

Шнековые пресс-сепараторы TM Stievel представляют собой электромеханическую установку, предназначенную для обезвоживания остатков непригодных стоков в различных областях промышленности.

Подробнее

Шнековый сепаратор промышленный СШ-25

Сепаратор СШ-25 является универсальным решением для сепарирования навоза в животноводческих хозяйствах малого и среднего размера с поголовьем от 800 голов на примере КРС.

Подробнее

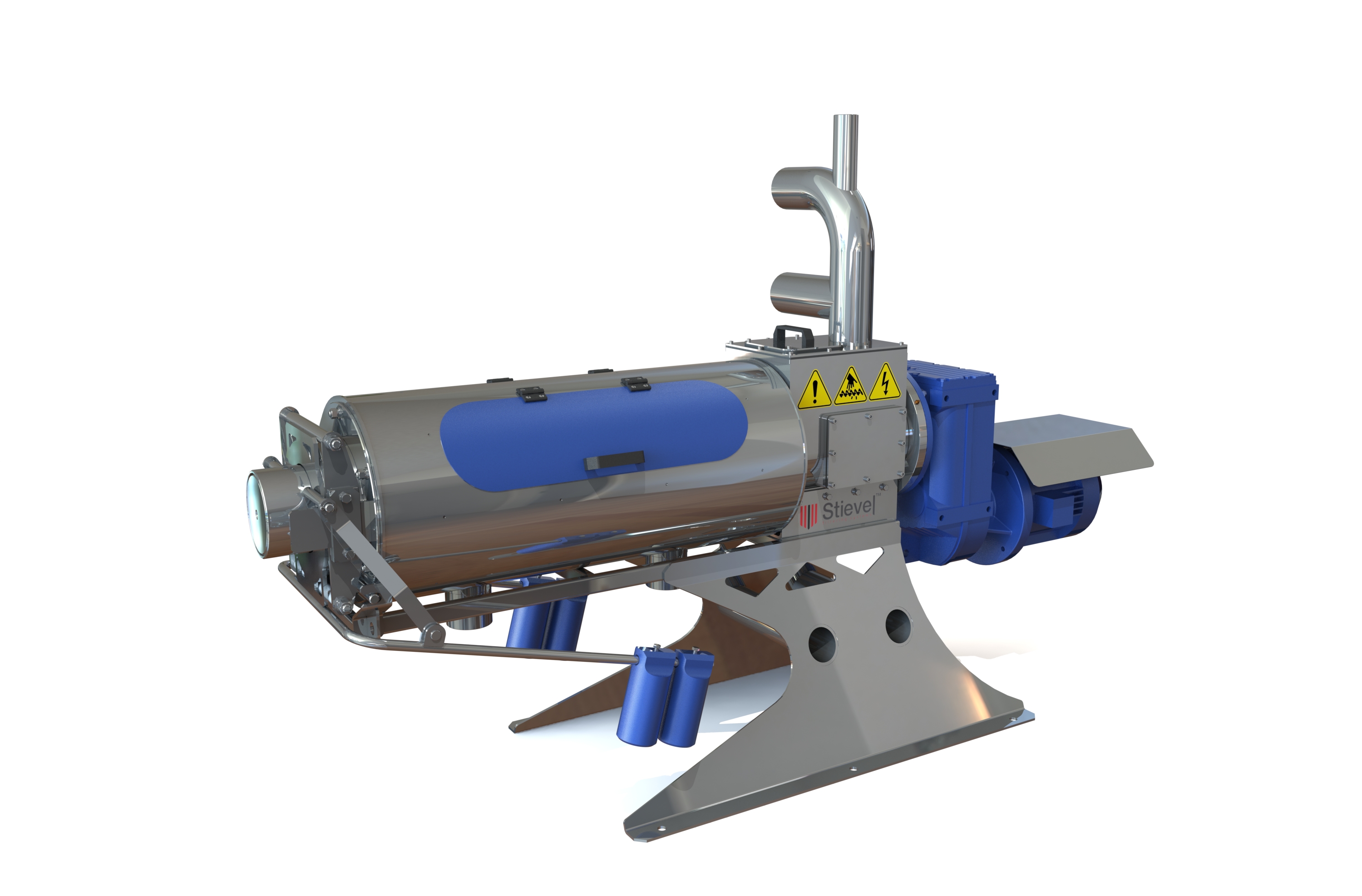

Шнековый сепаратор для разделения навоза СШ-40

Сепаратор СШ-40 является высокопроизводительным решением для сепарирования навоза в животноводческих хозяйствах среднего и крупного размера. Позволяет перерабатывать навоз КРС в подстилочный материал.

Подробнее

Особенности оборудования

Сепаратор шнековый - необходимое решение!

Принцип работы и особенности конструкции.

Сепаратор шнековый представляет собой промышленную платформу с модульной архитектурой.
Увеличенный диаметр сепарационной камеры и двойной отводящий патрубок позволяют параллельно отводить две фракции без противодавления, что критично при работе с высоконагруженными потоками.
Шнек выполнен из цельной заготовки с наплавкой износостойким сплавом, а приводная станция оснащена муфтой предельного момента для защиты от заклинивания.
Возможность выбора сита даёт гибкость в настройке времени контакта среды с фильтрующей поверхностью.

Материалы и ресурс.

Конструкция сепараторов рассчитана на эксплуатацию в агрессивных промышленных условиях: каркас из стали 09Г2С с антикоррозионным покрытием, контактные узлы — из стали 10Х17Н13М2Т (аналог AISI 316Ti), устойчивой к хлоридам и серосодержащим средам.
Фильтрующие элементы проходят финишную электрополировку, что снижает адгезию частиц и упрощает регенерацию.
Ресурс основных узлов при соблюдении регламента ТО — до 15 лет; сменные сита выдерживают 2000–3000 часов работы в зависимости от абразивности сырья.
Конструкция предусматривает быстрый доступ к узлам трения для планового обслуживания без остановки смежного оборудования.

Схема работы в комплексе.

Сепараторы шнековые спроектированы для интеграции в автоматизированные технологические линии высокой производительности.
В связке с барабанным фильтром предварительной очистки он обеспечивает двухступенчатое разделение: грубая фильтрация → тонкая сепарация.
Обезвоженная твёрдая фаза через герметичный фланец поступает в шнековый транспортер с регулируемой скоростью, что позволяет синхронизировать подачу с работой сушилок, прессов или накопительных бункеров.
Жидкая фракция может направляться на рецикл или в систему биологической очистки.
Управление комплексом возможно через единый PLC-контроллер с поддержкой удалённого мониторинга и диагностики.

Все описания разработаны с учётом реальных условий эксплуатации оборудования в климатических зонах России и стран СНГ. При подборе конфигурации рекомендуется учитывать химический состав обрабатываемой среды, требуемую степень автоматизации и доступную инфраструктуру площадки.
